当前位置：首页 > 产品中心 > 无刷直流内绕机


T-200无刷电机全自动高速绕线机（四工位）

应用范围：

旋转变压器、传感电机、伺服电机、步进电机、水泵电机、风扇马达等，适用但不限于以上无刷电机绕线。

产品特点：

◆  同时高速绕制4个定子，绕线速度可达到1000r/min

◆  在高速绕线的同时进行精密排线，4-36槽无限变更

◆  匝数500圈以上首选

◆  设备底盘采用8mm方通管焊接工艺，确保高速运转稳定
在线购买 在线咨询
本机现场视频
0769-81551289
产品详细介绍

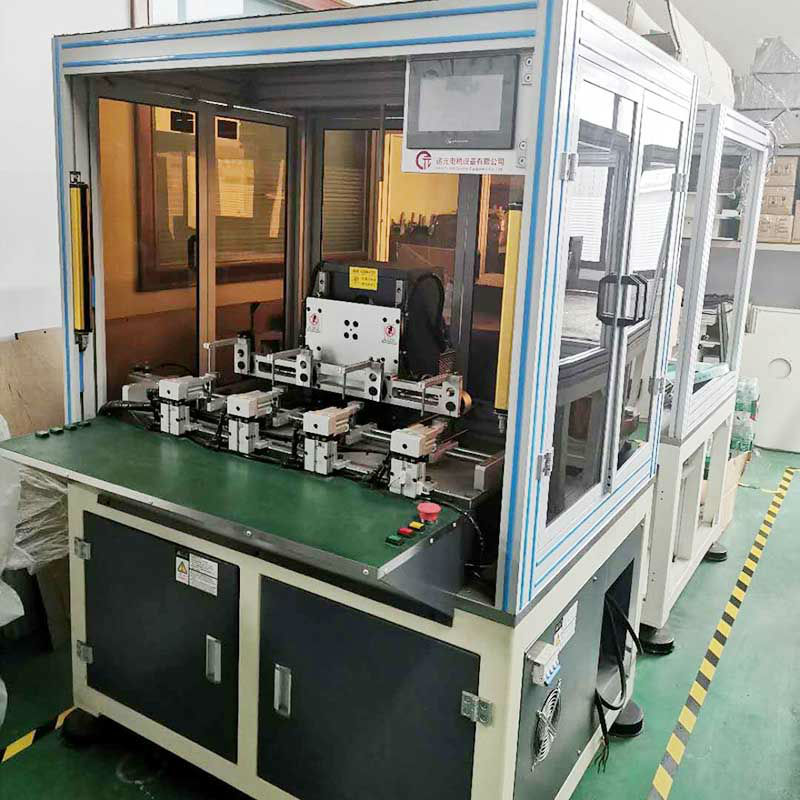

T-200无刷电机全自动高速绕线机（四工位）


参数 数值
型号 T-200
主轴间距 200mm
适绕线径 Φ0.08-Φ1.0mm（依线径变更线架）
工位数 4工位
槽数 4-36槽
定子外径 Φ20-120mm（超出范围可定制）
定子内径 Φ12-100mm
定子积厚 Φ5-40mm（超出范围可定制）
传动伺服 3000W一套
转位伺服 3000W四套
排线伺服 750W两套
空气压力 6kg/cm²
电源 3相 380V 50 20A
外形尺寸 约1200W*1200L*1700H
重量 约800kg
整机功率 约8-9kw
转速 0-1000r/min（依实际线径、定子大小而定）
控制器 触摸运动控制器

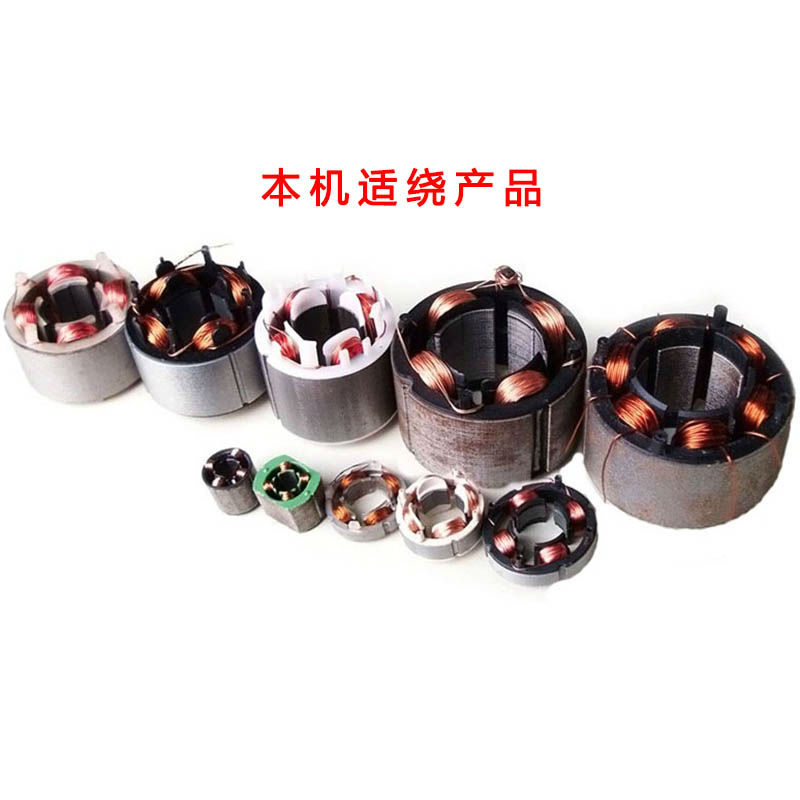

T-200适绕产品
