N-303H马达定子全自动绕线机(两工位)

应用范围:

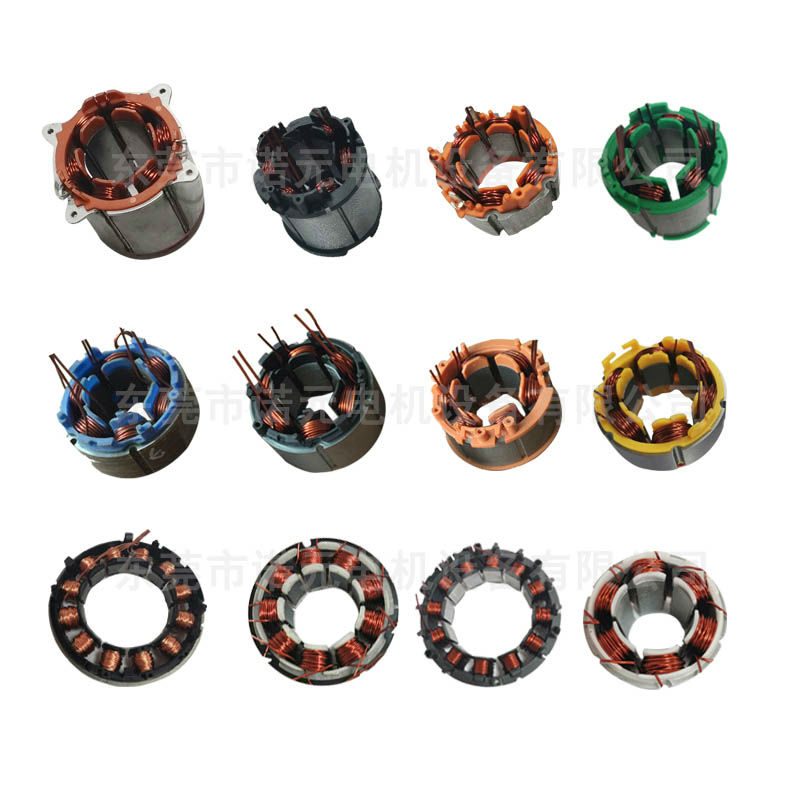

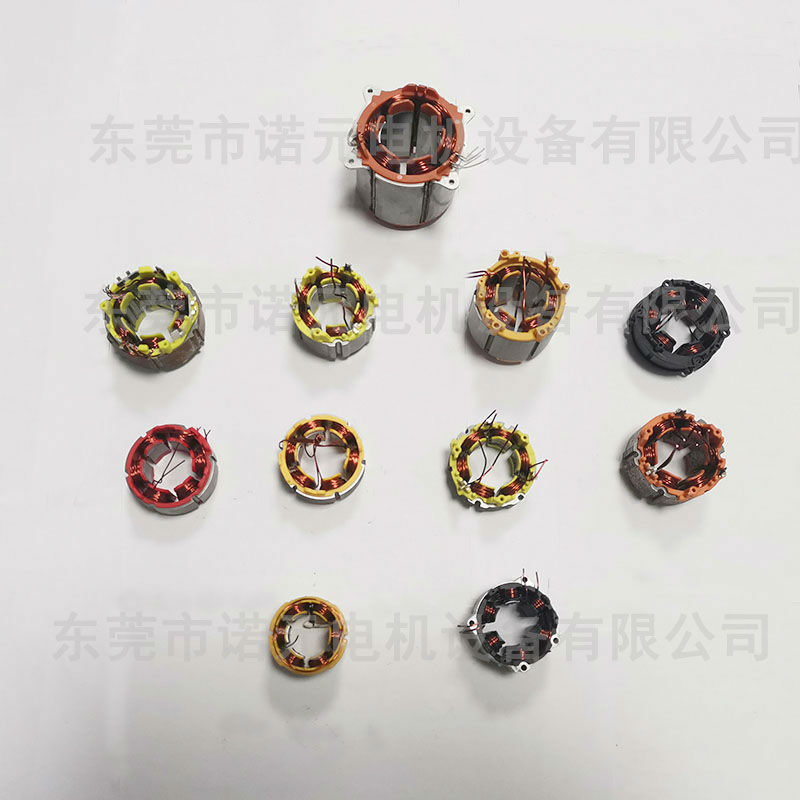

电动工具类、水泵类、步进电机、吸尘器电机、道闸门、卷扬机,适用但不限制于无刷电机绕线。

产品特点:

◆  物料不换、固定工件情况下线径0.5-Φ1.3mm间任意切换
◆ 支持头线、出线长度达到200mm
◆ 支持串绕、并绕的通用生产方案
◆ 持48#、52#、57#、71#等多型号产品快速换模
本机现场视频
0769-81551289
产品详细介绍

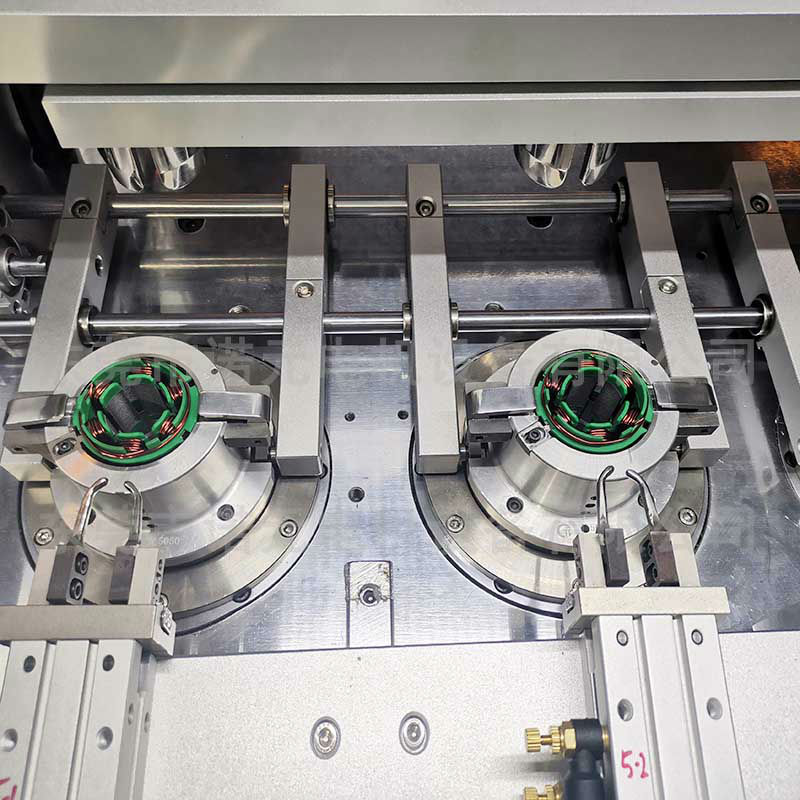

N-303H马达定子全自动绕线机(两工位)


参数 数值
型号 N-303H
适绕线径 Φ0.5-Φ1.3mm(依线径选用线架)
工位数 2工位
槽数 4-36槽
定子外径 Φ20-90mm(超出范围可定制)
定子内径 Φ12-75mm
定子积厚 Φ5-70mm(超出范围可定制)
可选轴距 300mm
传动伺服 3000W一套
转位伺服 2000W两套
排线伺服 750W一套
空气压力 6kg/cm²
电源 3相 380V 50 15A
外形尺寸 约800W*800L*1600H(生产占用约1500W*1500L*1600H)
重量 约400kg
整机功率 约8-9kw
转速 0-1000r/min(依实际线径、定子大小而定)
控制器 触摸运动控制器
