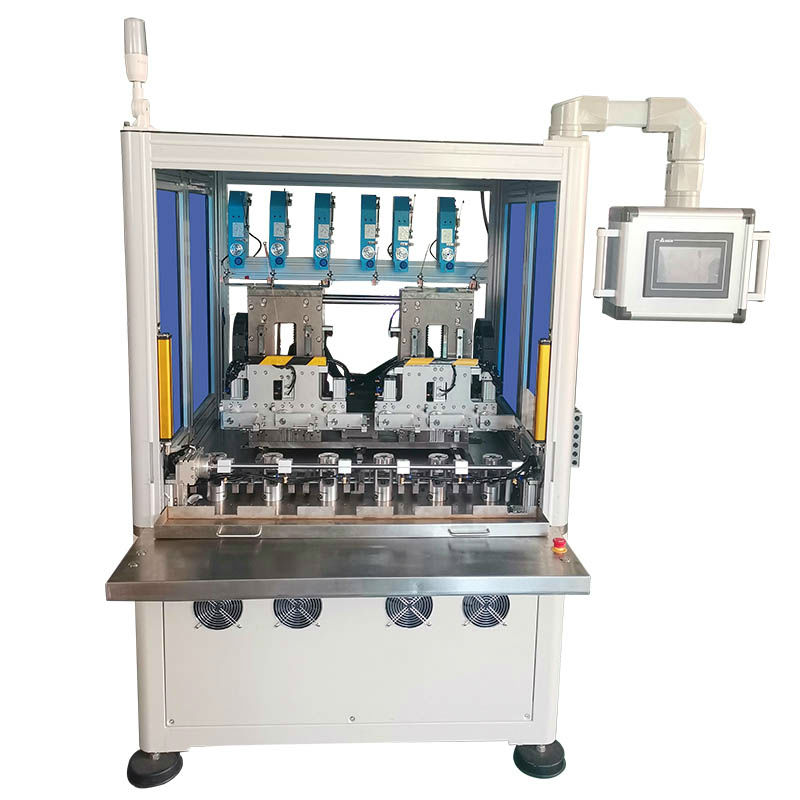

T-600 无刷电机全自动高速绕线机(六工位)

应用范围:

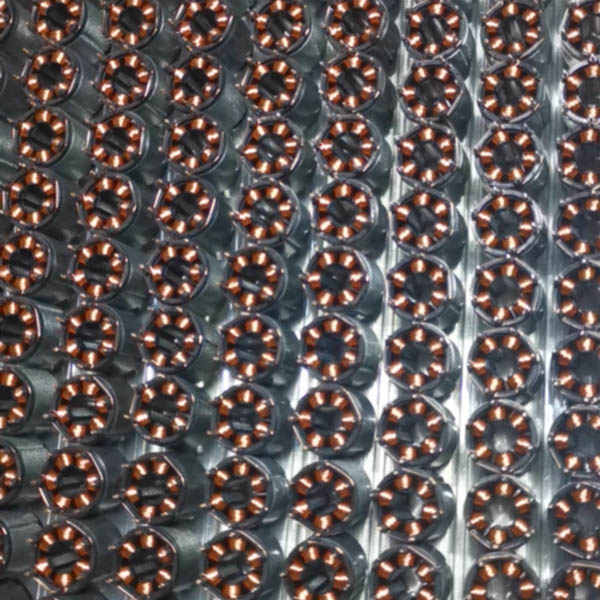

高速吹风筒电机,旋转变压器、传感电机、伺服电机、步进电机、水泵电机、风扇马达等,适用但不限于以上无刷电机绕线

产品特点:

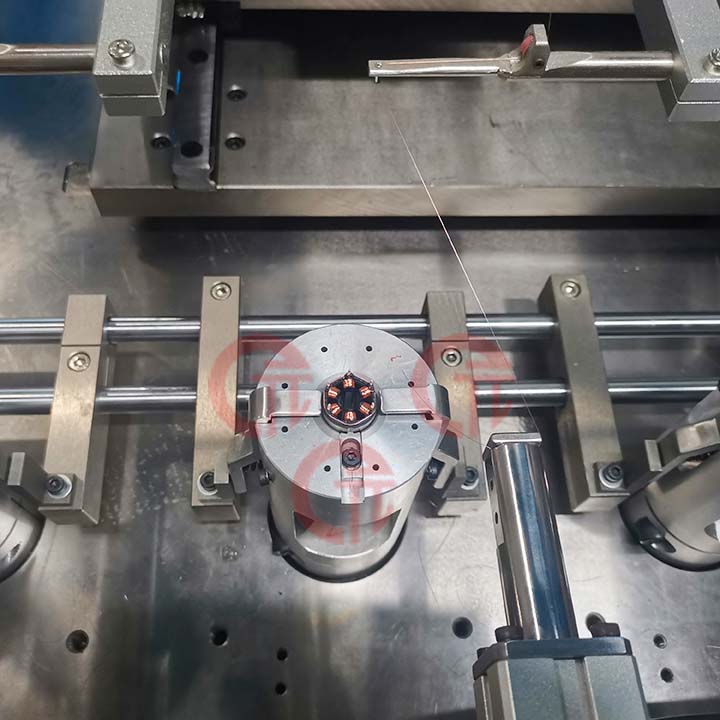

◆  同时高速绕制6个定子,绕线速度可达到1000r/min
◆ 在高速绕线的同时进行精密排线,4-36槽无限变更
◆ 匝数可以500圈以上
◆ 设备底盘采用8mm方通管焊接工艺,确保高速运转稳定
本机现场视频
0769-81551289
产品详细介绍

T-600无刷电机全自动高速绕线机(六工位)


参数 数值
型号 T-600
主轴间距 200mm
适绕线径 Φ0.08-Φ1.0mm(依线径变更线架)
工位数 6工位
槽数 4-36槽
定子外径 Φ20-120mm(超出范围可定制)
定子内径 Φ12-80mm
定子积厚 Φ5-80mm(超出范围可定制)
传动伺服 5000W一套
转位伺服 3000W六套
排线伺服 750W两套
空气压力 6kg/cm²
电源 3相 380V 50 20A
外形尺寸 约1400W*1330L*1670H
整机功率 约8-9kw
转速 0-1000r/min(依实际线径、定子大小而定)
控制器 触摸运动控制器
