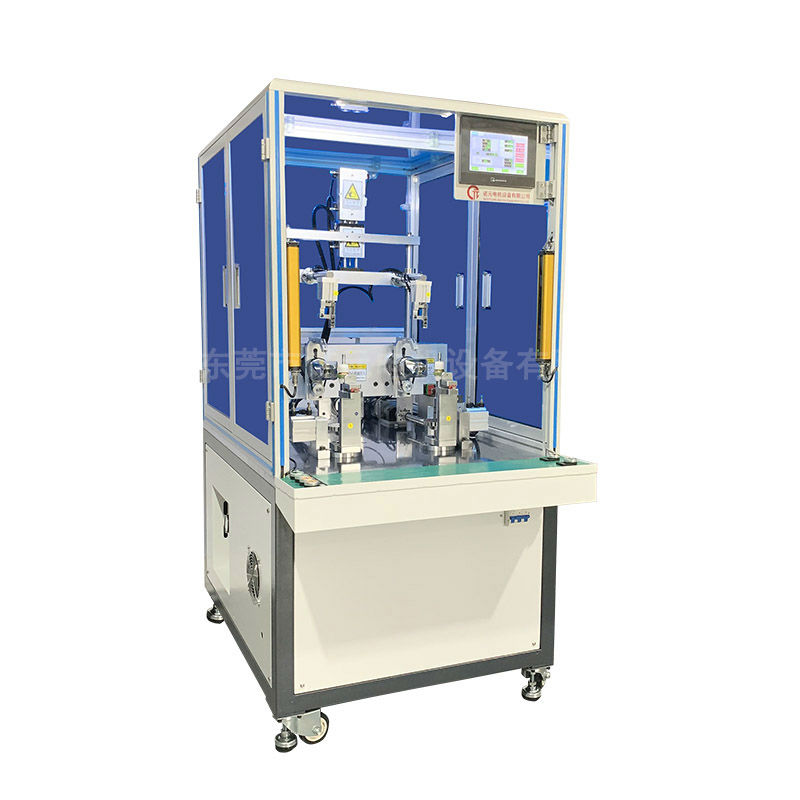

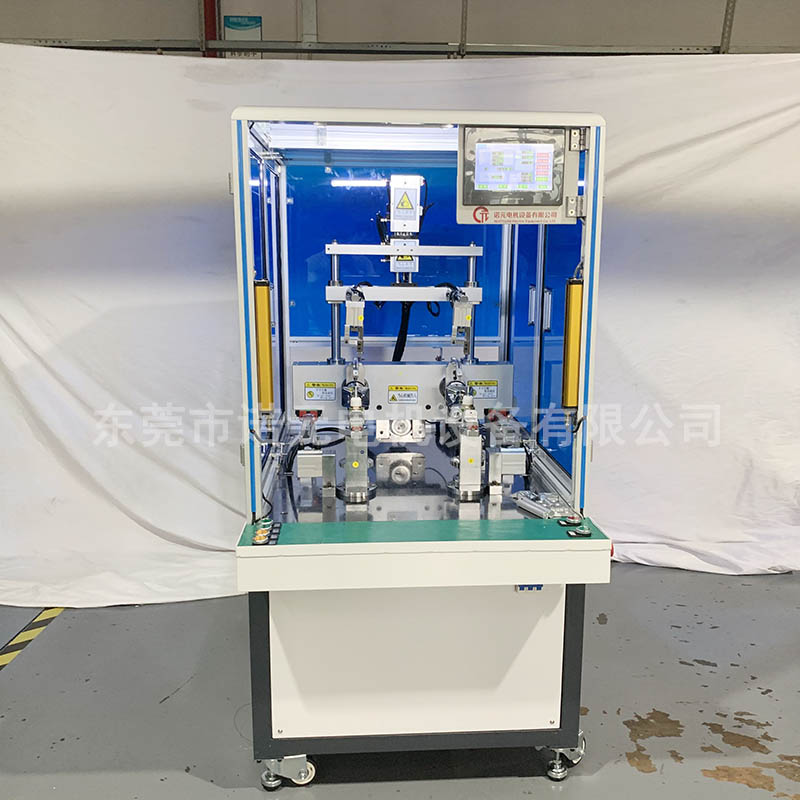

Y-206H 无刷电机全自动绕线机(双工位)

应用范围:

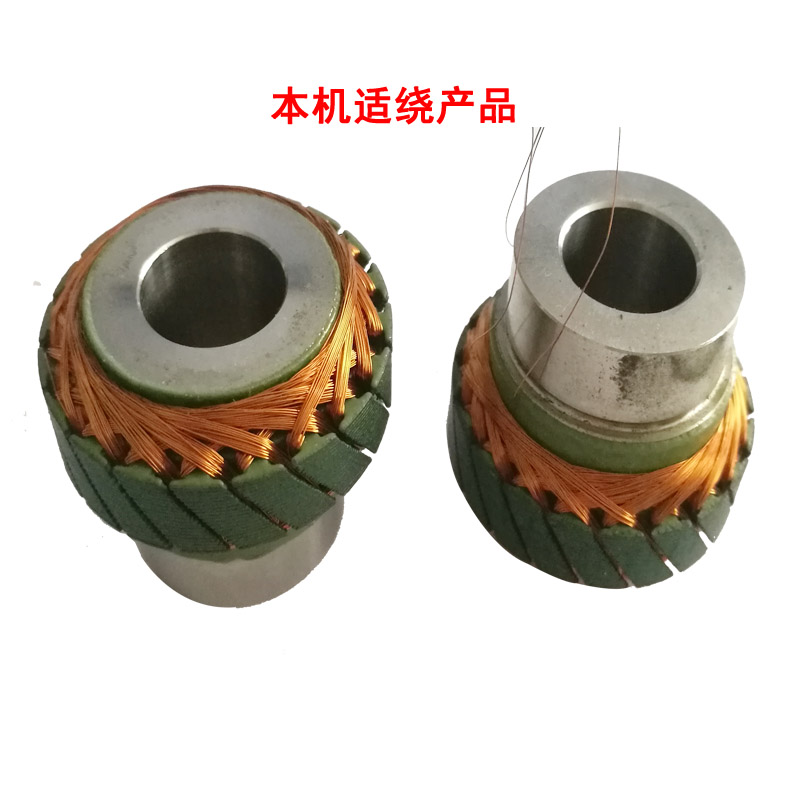

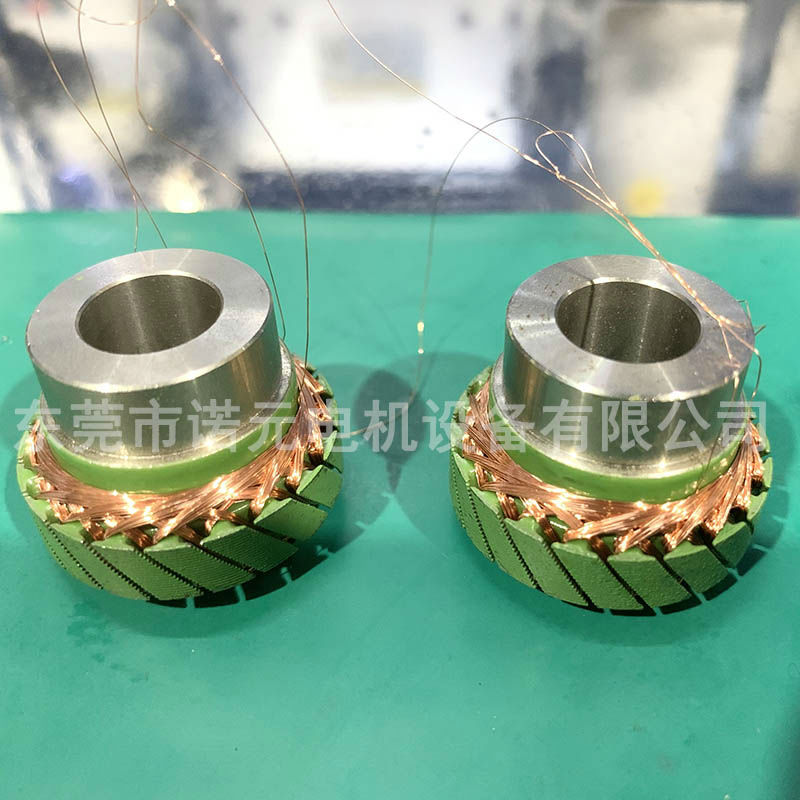

适用于斜槽定子、分布式、集中式绕线。

产品特点:

◆  可同时绕制2个小槽定子,设计精度高
◆ 可绕线槽口区间在0.5-0.8mm,操作简单,稳定性高
◆ 机器自动绕线,自动转位,自动排线,自动夹剪
◆ 分布式绕线时,跨槽不需人工参与
◆ 绕线采用钨钢细线咀,解决了细线飞线的情况
本机现场视频
0769-81551289
产品详细介绍


参数 数值
型号 Y-206H
适绕线径 Φ0.06-Φ0.7mm(依线径变更线架)
工位数 2工位
定子槽数 2-36槽
定子直径 Φ7-100mm(超出范围可定制)
定子积厚 Φ5-70mm(超出范围可定制)
排线宽 30mm
计数精度 正负0.05圈
电源 AC 220V/50Hz
外形尺寸 约800W*800L*1600H
重量 约280kg
转速 0-2000 R.P.M(依产品线径调整)
控制器 雷信触摸运动控制器
